Batteriewächter Akkuwächter Akkuschutz Tiefentladeschutz

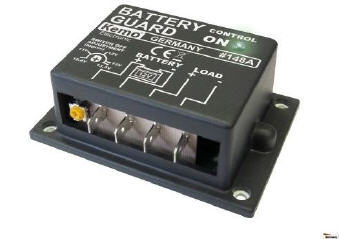

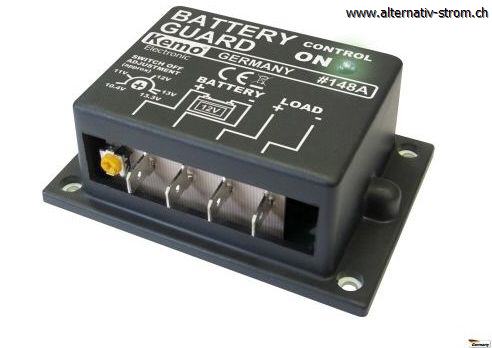

Dieser Akkusaver schützt Ihre Batterie vor Tiefentladung durch das rechtzeitige Abschalten von Verbrauchern wie Kühlboxen, Heizungen, Radios, Fernsehgeräten, usw. Er schaltet automatisch wieder ein nach Wiederkehr der normalen Spannung. Die Abschaltspannung ist einstellbar: ca. 10,4...13,3 V, Belastbar bei entsprechender Kühlung maximal 20 A.
Auf der Rückseite des Moduls ist ein Kühlblech verbaut. Bei Lasten von über 8A ist eine Kühlung dringend erforderlich (zb durch entsprechenden Kühlkörper oder auf eine Kühlende Unterlage montiert), damit das Modul nicht den Hitzetot erleidet und druchbrennt.
Technische Daten:
- Betriebsspannung: 12 V Akku
- Max. Schaltleistung: 20 A (10 A ohne Kühlung, 20 A mit zusätzlicher Kühlung)
- Abschaltspannung: einstellbar ca. 10,4..13,3 V
- Wiedereinschaltspannung: ca. 0,8 V (± 0,3 V) höher als die eingestellte Abschaltspannung
- Abschaltelement: Power-MOS-Transistor in der Minusleitung
- Eigenstromverbrauch: < 0,7 mA im Aus-Zustand, < 1,6 mA im Ein-Zustand (LED leuchtet)
- Masse: ca. 87 x 60 x 32 mm (mit Befestigungsboden)
Anleitung [351 KB]
|
|
 |
 |
 |
|
||
 |
