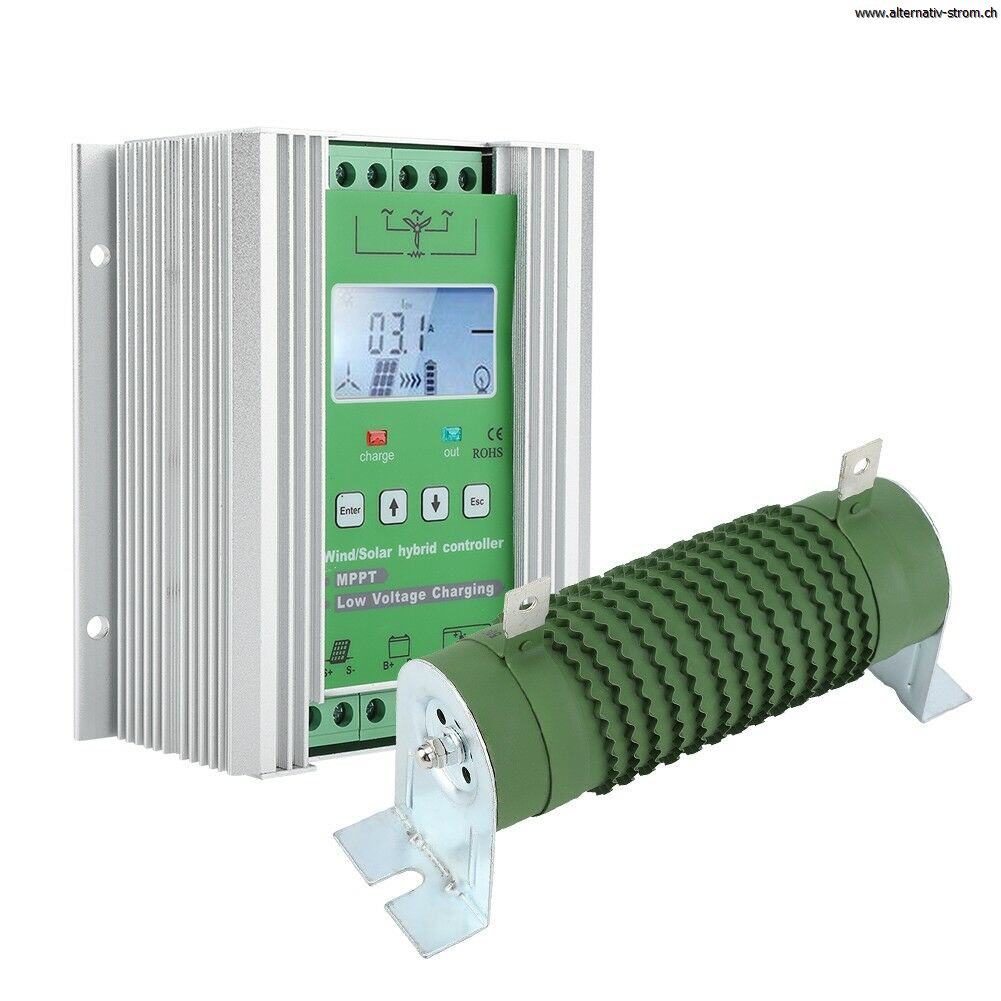

Laderegler für Windgeneratoren mit Displayanzeige JW2480
Hier sehen Sie unseren Laderegler, der für unsere Windgeneratoren serienmässig dabei ist! Er ist für den den ista-breeze 500 & 700 geeignet!
Das tolle an diesem Laderegler bzw. Controller ist, dass er mit Drehstrom verarbeitet! Er wandelt also Drehstrom in Gleichspannung um, bzw stellt eine Ladespannung für die Batterien zur Verfügung! Und ist somit auch für alle anderen Windgeneratoren geeignet, die einen Drehstrom liefern.
Der Laderegler erkennt selbst, ob Sie ein 12V oder 24V Batteriesystem haben! Bitte beachten Sie daher genau die Betriebsanleitung!
Technische Daten:
Modell: JW2480
- Spannung für Batterie: 12V oder 24V
- max. Leistung ( Input Wind ): 800Watt
- max. Leistung ( Input Solar ): 400 Watt
- Ladestrom: 50 A
- Lademodus: MPPT für Wind / PWM für Solar
- Anzeige: LCD
- Ladeschlussspannung: 14,4V oder 28,8V
- Masse (LxBxH) in mm: 160x122x65
- Gewicht: 1,2kg
- Bedienungsanleigung: English
Für den Laderegler bzw. Controller gilt:
Controller deshalb, weil er Laderegler und Gleichrichter in einem ist. Unser Windgenerator, liefert Ihnen einen Ungeregelten Dreiphasen Wechselstrom. Mit dieser Form des Stromes, lässt sich so gut wie nichts anfangen. Deshalb werden die drei Phasen mit dem Controller verbunden. In dem Controller wird dann, abhängig von dem Modell des Controller, der Strom gleichgerichtet und in einen 12 Volt oder 24 Volt Ladestrom umgewandelt mit dieser Spannung haben Sie dann die Möglichkeit Akkus zu laden ( die Klemmen sind am Laderegler mit Battery in +/- beschriftet). Die Akkus gibt es in verschiedenen Ausführung, z. B. Bleisäureakkus, AGM, Gelakkus usw. achten Sie bitte darauf, das unter anderem Bleisäureakkus beim laden gefährliche Gase freisetzten. Daher muss der Standort der zu ladenden Akkus gut belüftet sein.
Bedienungsanleitung [458 KB]
|
|
