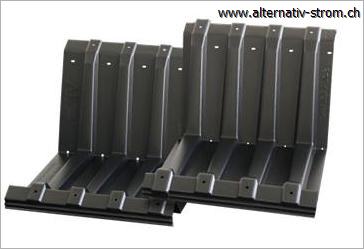

Vario Twin-Flachdach-Modulaufsteller
Das Flachdachmontagesystem ermöglicht eine unendliche Bauweise, die nur durch die Aufstellfläche begrenzt wird. Die flexiblen Einstellgrössen ermöglichen eine komplette Reihenabdeckung auf dem Dach – ohne Zwischenlücken bei der Montage und somit auch ohne Windangriffsflächen. Die Verbindung der einzelnen Komponenten erfolgt über das Stecksystem. Die konstruktive Stabilität erhält das System über die Montage der Aluminiumträgerprofile, die gleichzeitig auch als Aufnahmeelement für die Quermontage der Solarmodule dienen.
Die universelle Bauweise und dadurch flexible Montage schaffen zudem eine optimierte Ballastverteilung und einfache Ballastierung. Die Seitenöffnung verhindert einen Wärmestau und eine daraus resultierende Leistungsminderung von Solarmodulen. Zusätzliche Bohrungen ermöglichen eine einfache Entwässerung und Installation von Kabelklemmen.
· Schnelle und einfache Montage sowie geringe Ballastierung
· Für fast alle handelsüblichen Solarmodule geeignet
· Optimale Kühlung durch konstruktive Seitenbelüftung
· Montage ohne Dachhautdurchdringung
· Variable Gestaltung der Systemlänge
· Material HDPE / nicht elektrisch leitend
· UV-Beständigkeit durch Zugabe von Additiven
· 10 Jahre Gewährleistung
Die Profilschienen lassen sich sowohl horizontal als auch vertikal installieren. Dadurch können nahezu alle handelsüblichen Modulmässe montiert werden. Angaben zu den Ballastwerten für alle vier Windzonen innerhalb Deutschlands finden Sie im Datenblatt.
Lieferumfang:
1x Bauteil links
1x Bauteil rechts
Technische Daten:
Masse: 1235-660 mm Breite, Stellfläche: 560 mm, Höhe 450 mm
Aufstellwinkel: 27 Grad
Material: HDPE
Materialstärke: 3,7 mm
Gewicht: 4,6 kg
variabler Modulträger - bis 1235 mm - HDPE - 27°
Bitte beachten Sie, dass bei diesem Angebot keine Solarmodule und Befestigungsschienen-/Material enthalten sind. Diese finden Sie in unserem shop.
Montageanleitung [1’014 KB]
|
|
